CMD에 4차산업기술을 더하다

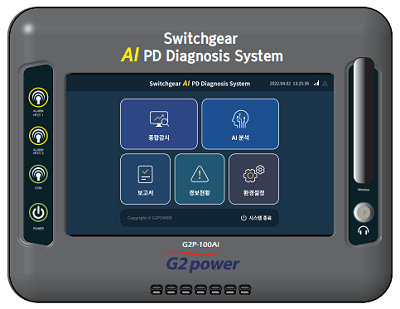

AI 부분방전감시진단시스템
배전반 내 전력설비의 절연 열화 상태를 정확히 검출하여 사전 사고 예방
부분방전에 의한 전기적 신호를 HFCT 센서를 통해 검출, 분석 및 진단 기능인공지능 알고리즘에 의한 전문가급 진단 솔루션 제공 (정상, 노이즈, 부분방전의 종류 판별)
CMD에 4차산업기술을 더하다

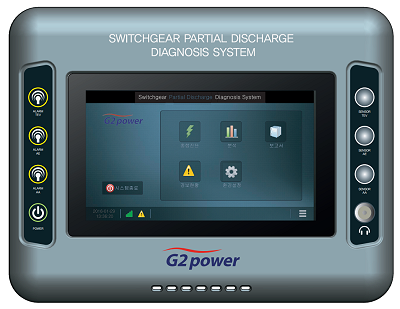

부분방전감시진단시스템
분전반 내 부분방전과 아크를 감지하여 사전 사고 예방
부분방전 (PD)에 의한 전기적 신호를 TEV 및 AA/AE 센서 유니트를 통해 검출, 분석 및 진단 기능제어기의 동작상태를 모니터링 및 제어센서의 정보 취득 및 제어기의 상태와 정보를 전송적용인증
인공지능+인증[AIMS-0056]
핵심 부품
01
HFCT 센서(High Frequency Current Sensor)
부분 방전진단에서 고주파 대역(1 ~ 500Mhz)의
전류를 센싱하여 감시 진단에 사용할 수 있도록
설계
전류를 센싱하여 감시 진단에 사용할 수 있도록
설계
02
UHF 센서(Ultra High Frequency Sensor)
부분방전진단에서 광대역(500 ~ 1,500MHz)의
전자파를 감지하여 결함의 종류, 위치, 위험 상태 등을 분석할 수 있도록 설계
전자파를 감지하여 결함의 종류, 위치, 위험 상태 등을 분석할 수 있도록 설계
03
AA 음향방출센서(Airborne-Acoustic Sensor)
부분방전에 의해 발생되는 음압(音壓)중에서 30~60kHz 대역의 초음파를 검출하여, 부분방전이 발생하고 있는지 확인할 수 있는 Detector 설계
04

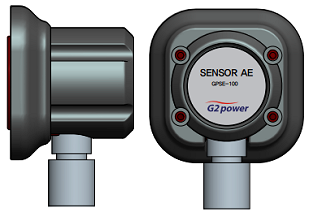

AE 음향진동센서(Acoustic-Emission Sensor)
배전반의 내부에서 부분방전 발생 시 방사되는 150kHz 대역의 진동이 외관에서 전달되는 음향방출에 의한 진동을 검출
05
TEV 센서(Transient Earth Voltage Sensor)
부분방전에 의해 유기되는 전계는 0.5MHz~30MHz의 주파수 성분을 띄고,
표면저항치를 가지는 배전반에 유기되는 전하를 검출하는 방식으로 설계
표면저항치를 가지는 배전반에 유기되는 전하를 검출하는 방식으로 설계
