에너지저장기술에 안전을 더하다

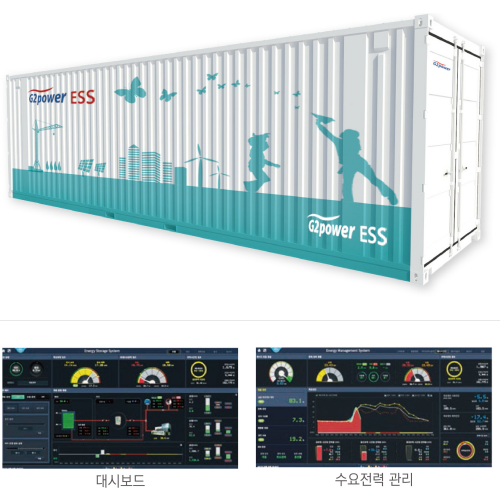

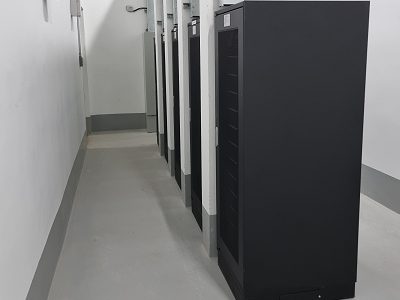

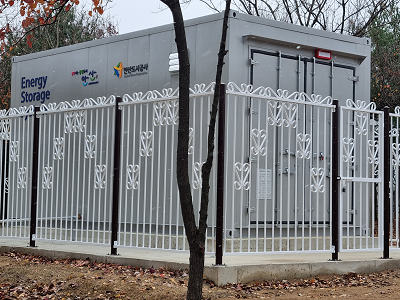

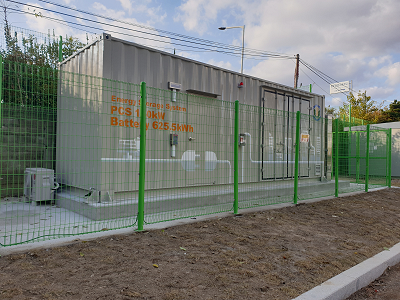

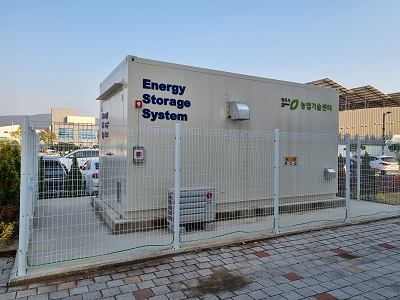

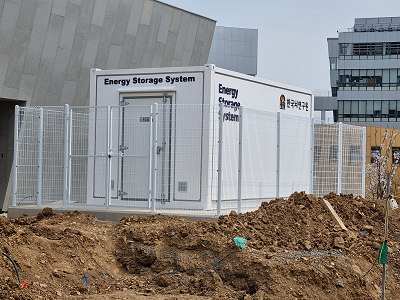

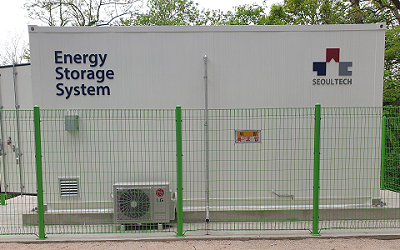

아크화재 감시진단 ESS

제품소개

배터리함 내부 아크화재로 인한 사고 감시 및 진단이 가능한 기술과 실시간 통합 모니터링 솔루션이 탑재되어
언제나 안전하게 전력을 공급할 수 있는 에너지저장시스템

제품 용도

본 시스템은 발전 전력 저장 후 다양한 분야에 효율적으로 전력을 공급하는 시스템으로 주로 전력망 안정,
신재생에너지결합을 통한 전력 활용, 전력 수요관리(DR)및 피크관리를 통한 전기요금 절감, 비상 전력 공급
서비스를 제공하는데 사용됨

공공기관과의 수의계약이 가능한 정부조달우수제품

본 제품은 정부조달우수제품으로 공공기관 우선구매물품에 해당하며 100% 수의계약이 가능한 제품임

적용인증

조달우수제품 인증 [2020210]

ESS 설치 의무화 정책 시행

『에너지이용 합리화법』 제8조 및 동법 시행령 제15조에 근거하여 마련된
『공공기관 에너지이용 합리화 추진에 관한 규정』 제11조제5항에 의거, 공공기관은 전력피크 저감 등을 위해
계약전력 2,000Kw이상의 건축물은 계약전력 5% 이상 규모의 에너지저장시스템(ESS) 설치 의무화 대상이며,
『공공기관 에너지이용 합리화 추진에 관한 규정』 부칙 제2조제3항에 의거, 신축 건축물은
2023.8.1(건축허가 신청일 기준)부터 적용하고 기존 건축물은 2025.12.31까지 설치를 완료하여야 합니다.

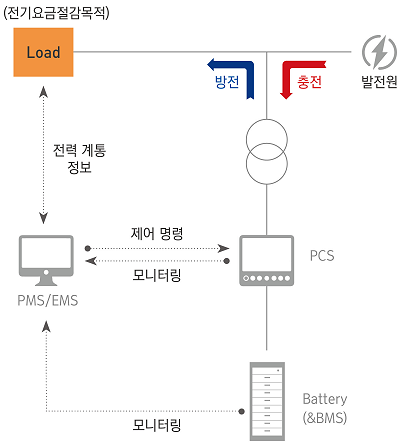

ESS 구성도

BMS (Battery Management System)

계통으로부터 받은 전기에너지를 저장 (충전) 및 저장되어 있는 전기에너지를 계통에 출력 (방전)

배터리의 전압, 온도, 전류를 센싱하여 과충전, 과방전, 과전류 보호기능

PCS (양방향 전력변환장치)

PCS (Power Conversion System)

ESS에 저장된 전력을 배터리에 충전/방전 하기 위해 전기의 특성 (DC↔AC, 전압)을 변환시켜주는 전력변환장치

PMS/EMS (ESS 운영관리 시스템)

PMS (Power Management System)

EMS (Energy Management System)

PCS 배터리 온습도 센서 및 주변기기 (최대전력수요제어기, 계전기, 충방전계량기 등)의 정보를 받아 ESS 제어

핵심 기능

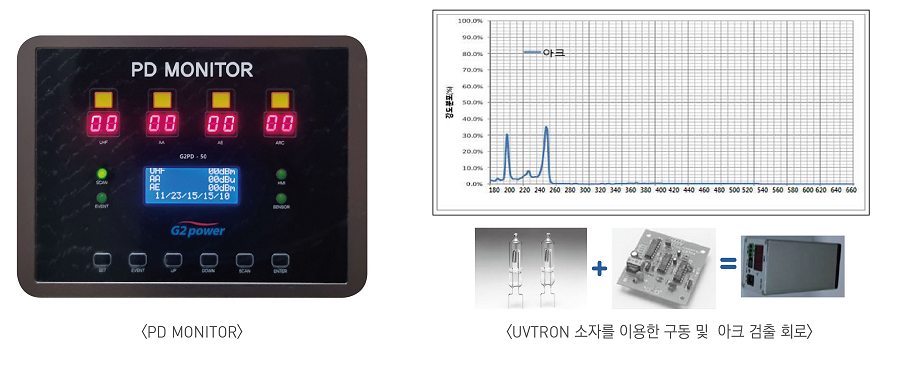

부분방전 감시진단 기능

ESS 배전반내 부분방전 정밀 검출 및 진단을 통해 전기화재∙사고 예방 기능

아크 화재감시 진단 기능

UVTRON (자외선 감지 센서)을 적용하여 자외선 검출에 의한 아크 화재 감지 가능

다채널 통신 프로토콜 지원 기능

CAN, TCP/IP RS232/485 등

핵심 기술

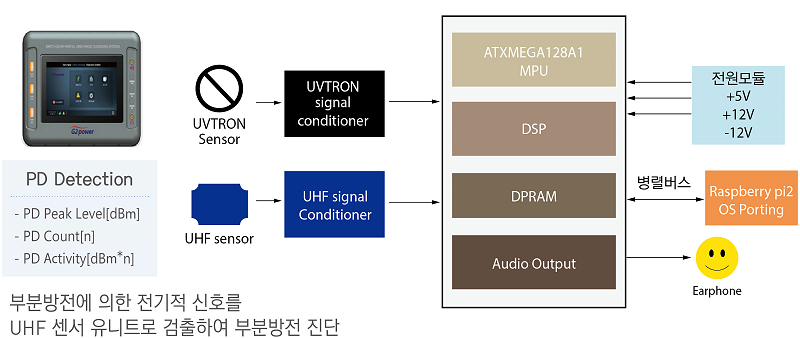

ESS 배전반내 부분방전 AI진단 기술

부분방전 정밀 진단 및 검출 기술
부분방전 진단 및 조기검출로 전기화재사고를 사전에 예방하는 안전에 최적화된 솔루션 기술

항목	목표 규격
측정범위	0 dBmV ~ 60dBmV
검출 지향성	± 120 º 이내
검출 주파수	200Mhz
해상도	± 1 dBmV
Pules / cycle	655
검출거리	1m에서 검출

배터리함내 아크 화재감시 진단 기술

실시간 화재감시 진단 기술
아크 발생시 185~270nm 자외선 검출에 의한 화재 감시 및 진단 기술 (UL기준 충족)

3-Level Topology 설계 기술

발전 효율 극대화 기술 (최대 변환효율 98%)
PCS에서 발생하는 누설전류, 서지, 소음 개선 효과가 있는 주변환경에 최적화된 설계

PCS 사양

PCS용량		50kW	100kW	150kW	250kW

모델명		GESS-50	GESS-100	GESS-150	GESS-250
상수		3상 4선식	3상 4선식	3상 3선식	3상 3선식
DC	String	1	1	1	1
	입력전압범위(V)	600 ~ 1000
	입력최대전류(A)	85	167	250	420
	DC차단방식	MCB & RELAY	MCB & RELAY	MCB & RELAY	MCB & RELAY
AC	정격용량(kVA)	50	100	150	250
	정격전압(V)	380	380	380	380
	동작전압범위(%)	-10/+12	-10/+12	-10/+12	-10/+12
	정격출력전류(A)	76	152	228	380
	정격주파수(Hz)	60	60	60	60
	전류왜형률(%)	종합 5% 이하 /각차 3% 이하	종합 5% 이하 /각차 3% 이하	종합 5% 이하 /각차 3% 이하	종합 5% 이하 /각차 3% 이하
효율		97% 이상	97% 이상	97% 이상	97% 이상
외함	외형(WHD,mm)	1036 × 1061 × 582		890 × 2006 × 639
	냉각방식	강제 공냉식
	외함보호구조	IP20
환경	온도(℃)	-20 ~ 40
환경	습도(%)	< 95% RH
User Interface	HMI	20 × 4CLCD
User Interface	외부통신	RS-485
