DC아크 검출형 태양광발전시스템|건물일체형 태양광발전시스템 (BIPV)|고효율 태양광 인버터|재생에너지 프로젝트 태양광 EPC|EPC & IPP 발전사업 의뢰하기

태양광에 중대재해예방솔루션을 더하다

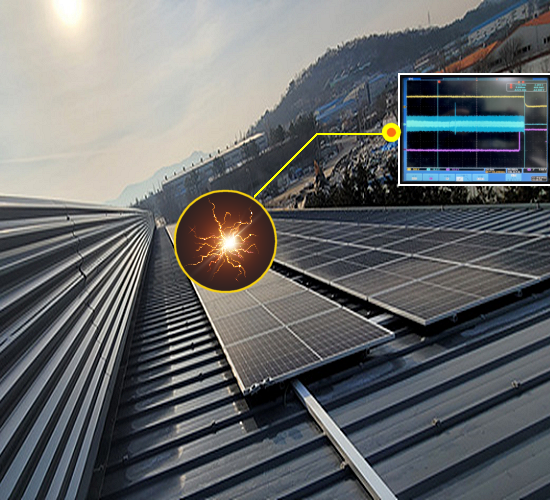

PV선로의 DC아크 검출형 태양광
발전시스템

제품소개

태양광선로에서 오동작 없이 직류아크를 효율적으로 진단 및 검출 기능을 통해 전기화재사고의 사전 예방이 가능한 혁신적인 태양광발전시스템

제품 용도

본 제품은 태양 에너지를 PV모듈을 통해 직류전류로 발전하고 인버터를 통해 교류전류로 변환하여 계통으로 전력을 공급하는 시스템

공공기관과의 수의계약이 가능한 정부조달우수제품

본 제품은 정부조달우수제품으로 공공기관 우선구매물품에 해당하며 100% 수의계약이 가능한 제품임

적용인증

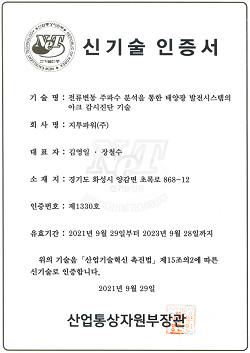

신기술 인증 [NET-1330]

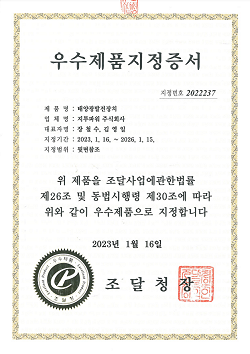

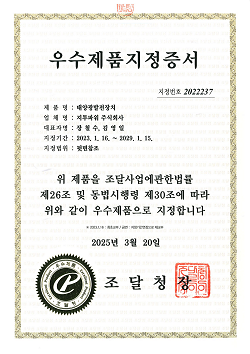

조달우수제품 인증 [2022237]

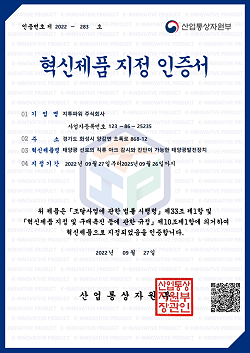

혁신제품 지정 인증 [2022-283]

핵심 기능

DC 아크 진단 및 검출 기능
(UL1699B기준 만족)

PV모듈, 스트링 및 어레이의 직류 선로에서 발생하는 아크를 진단 및 검출하여 아크 화재사고 사전 예방

접속반 내부화재 검출 및 분석

접속반 내부 화재 및 2차 화재사고 사전 예방

DC 아크 검출의 오동작 방지

기존 태양광 인버터에서 발생하는 스위칭 노이즈에 의한 아크 검출시 오동작을 개선하여 발전손실을 최소화

핵심 기술

태양광 선로의 직류 아크 검출 및 분석기술

실시간 전기화재 감시 진단 및 차단 기술

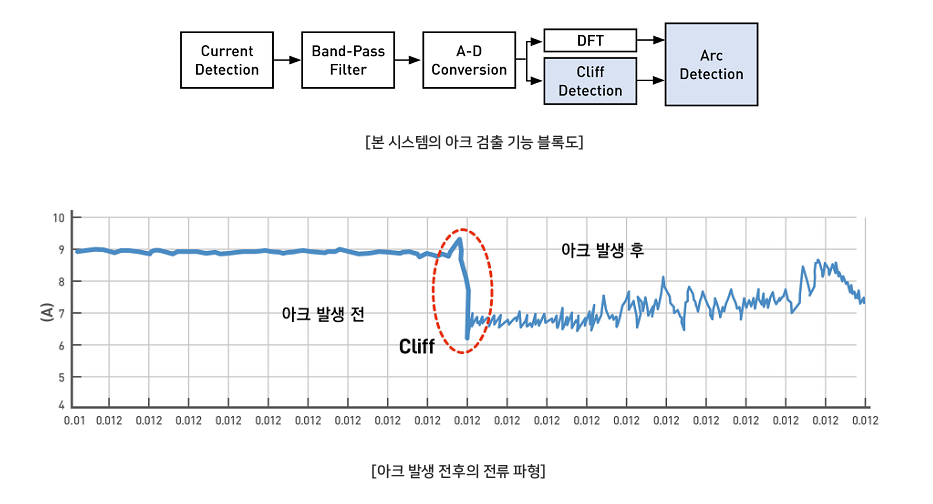

아크 발생시 시간영역의 탐지점 검출과 탐지점 전후의 주파수 크기 차이를 분석하여 직류 아크를 검출하는 NET (신기술인증) 기술

접속반 내부화재 검출 및 분석기술

실시간 감시진단이 가능한 통합모니터링 기술
접속반 내부 온도 상승 현상을 실시간으로 모니터링하여 화재사고 발생 가능성을 사전에 예방하는 기술

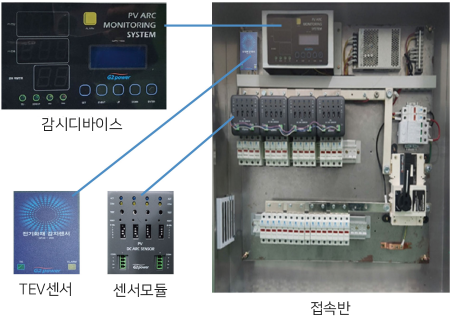

제품구분		사진
감시 디바이스	기능 : 시스템 확장 및 모니터링 기능(온도검출) 전압 : 1000Vdc 채널 : 5module/device (max 20CH) 통신 : RS-485
센서모듈	기능 : PV 모듈의 직류아크 검출 및 진단 전압 : 1000Vdc 채널 : 4ch/module 통신 : RS-485
TEV 센서	기능 : 접속반 내부아크 검출 및 진단 검출 : 과도대지전압의 검출로 아크 감시 통신 : RS-485

직류 아크 검출 및 차단의 필요성

아크의 정의?
직류전류가 흐르고 있는 회로에서 발생하는 방전 현상으로 아크의 종류는 직렬아크, 병렬아크, 반단산아크 등이 있음
태양광 설비는 장기간에 걸쳐 습기, 염분, 황사에 노출되면 직류 전원 선로의 절연파괴 현상이 진행되어 직류 아크가 발생하고 신속하게 검출, 차단하지 못하면 대형 화재사고로 이어짐

화재사고 사전 예방

직류 아크는 광범위하게 발생하여 초기에 신속하게
감지하지 않으면 심각한 화재사고를 초래할 수 있어
초기에 검출, 차단하는 기술이 매우 필요

전력공급의 안정성 확보

PV 모듈 및 접속반의 화재사고 사전 예방으로
PV 시스템의 안정적인 운영이 가능하여 발전 정지
시간을 최소화

경제성 확보

기존 기술의 문제점인 인버터 등 외부 전자 기기의
노이즈로 인한 아크 검출의 오동작을 방지해
발전 손실을 최소화하여 경제성을 확보

당사의 태양광발전시스템은 태양광 PV 선로에서 발생하는 DC 아크를 검출해 화재사고를 예방하고 오동작을 방지해 PV 시스템 운영 신뢰성을 높여 발전 효율의 최적화된 솔루션임

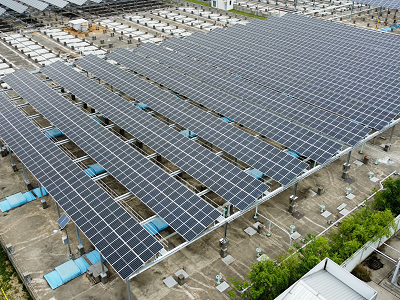

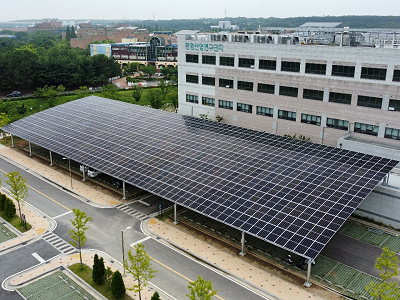

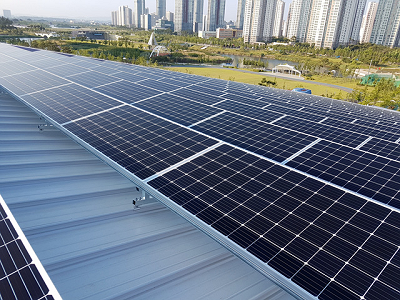

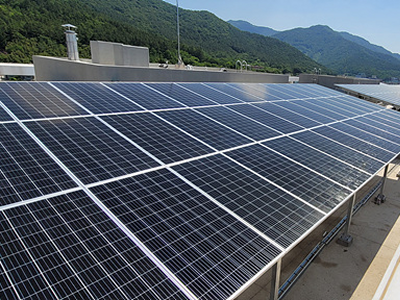

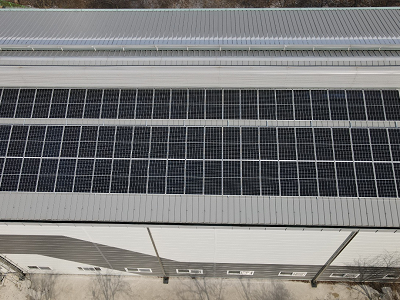

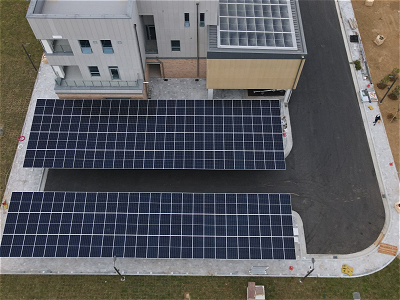

주요 설치 사례
